        射水抽氣器




        多通道射水抽氣器

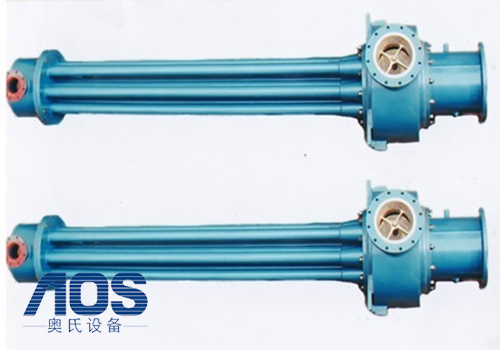

        射水抽氣器
        一、產品用途
        　　該產品系射水抽氣器之最新型式，用于火力發電抽吸凝汽器真空和其它需要抽真空的設備之用。
        　　適用范圍：3MW～600MW機組的舊水抽改造，汽抽改水抽，或者新機組配套使用。
        二、特點
        1. 本型式射水抽氣器具有結構簡單，安全可靠，壽命長，噪音低投資少是真空泵投資的十分之一。
        2. 對工作水質要求低，通流部件采用特殊處理，不結鹽垢。
        3. 有很好的啟動性，能耗少，效率高，建立真空快。
        4. 可實現余速利用，抽吸軸封加熱器氣體。
        三、產品規格及常規配套表：
        抽氣器型號
        抽氣量
        （吸入室壓力0.004MPa）
        配套射水泵
        適用于汽輪機組容量
        泵
        電機
        TDA－N3
        7.0Kg/h
        IS80-50-200A
        Y160M1-2
        3MW及以下
        Q60m3/h H40m
        11KM
        TDA－N6
        8.5Kg/h
        IS100-65-200B
        Y160L-2
        6MW
        Q90m3/h H39m
        18.5KM
        TDA－N12
        10.5Kg/h
        IS100-65-200B
        Y160L-2
        12MW
        Q90m3/h H39m
        18.5KM
        TDA－N15
        12.5Kg/h
        IS125-80-200B
        Y180M-2
        15MW～25MW
        Q139m3/h H38m
        22KM
        TDA－N25
        16Kg/h
        IS125-80-200A
        Y200L1-2
        25MW～50MW
        Q150m3/h H44m
        30KM
        TD－18
        22Kg/h
        200s-42
        Y225M-2
        50MW（方案一）
        Q280m3/h H42m
        45KM
        TD－32
        34Kg/h
        250S-39A
        Y250M-4
        50MW（方案二）
        Q420m3/h H37m
        55KM
        TD－40
        40Kg/h
        250S-39
        Y280S-4
        100MW～135MW
        486m3/h H39m
        75KM
        TD－60
        60Kg/h
        250S-65A
        Y315S-4
        150MW
        Q540m3/h H50m
        110KM
        TD－90
        90Kg/h
        350S-44A
        Y315L1-4
        200MW
        Q984m3/h H39m
        160KM
        TD－100
        100Kg/h
        350S-44
        Y355M1-4
        300MW（配二臺）
        Q1260m3/h H44m
        220KM
        TD－100
        100Kg/h
        350S-44
        Y355M1-4
        600MW（配三臺）
        Q1260m3/h H44m
        220KM
        四、技術說明
        1. 用戶提供機組容量舊抽氣器型號、技術參數，原射水泵、電機參數。
        2. 確定更換目的：是以提高真空為主，還是保持目前真空以降低耗功為主。
        3. 提供原抽氣器進水管徑、空氣管徑及標高，以便我方生產的射水抽氣器參照?qǐng)?zhí)行，安裝時方便省時，減少勞動強度。
        4. 改造前供方提供改造方案、效益分析報告一份、安裝圖一份，作為用戶參考文件。
        五、安裝說明
        1. 抽氣器本體出廠前已經過0.5MPa水壓試驗和干空氣抽吸試驗，安裝后應確保連接法蘭，真空表接頭等處嚴密不漏。
        2. 抽氣器進氣管與凝汽器空氣管連接長度應盡量短，以降低抽氣阻力。
        3. 抽氣器安裝應垂直，各段在組合時應嚴格對中，支撐支架應穩固。
        4. 抽氣器安裝高度適中，減少壓力損失，排水管插入水箱深度以300mm為宜。
        5. 閉式循環因水箱水溫逐漸升高，需要定時補充冷卻水該冷卻水盡可能補到水泵進口處，充分發揮其冷卻效果。
        6. 開式循環其出口管應盡量短，彎頭最好不超過一只，并采用大半徑彎頭，其水平管段應向外傾斜，其傾斜度〉3/1000mm管道插入循環水出水管內應接有向出水方向的彎頭一只，以利氣水混合排出。
        7. 當每臺機組僅安裝一臺抽氣器時，空氣管路不必過高，當安裝兩臺抽氣器時，為避免水箱的水徑備用抽氣器逆止閥返入凝汽器其空氣連通管高度>13m。
